So funktioniert eine Instant-Lock-Manschette: Aufweiten, Verriegeln und Abdichten

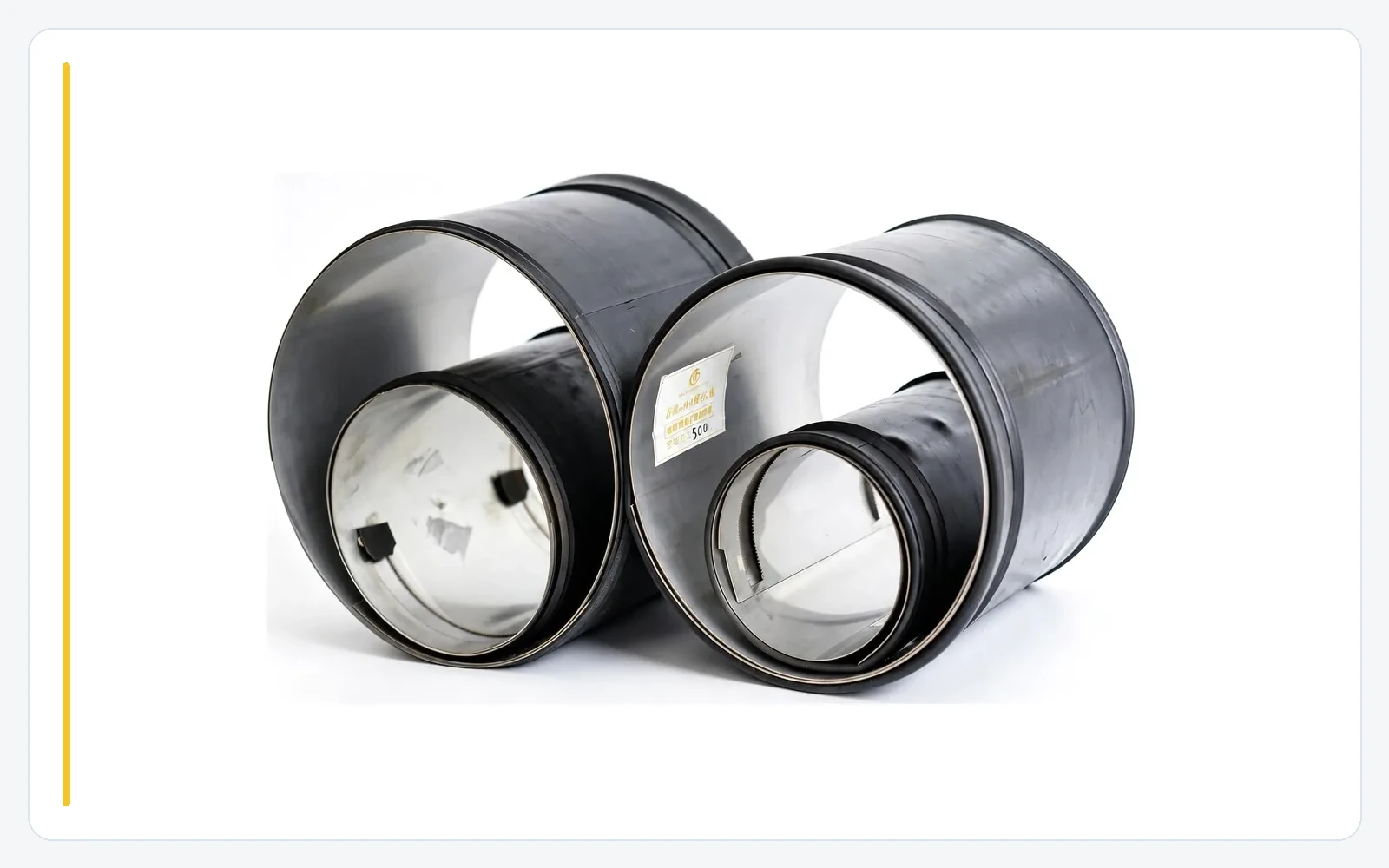

Eine Instant-Lock-Manschette bleibt aufgeweitet, weil ihre mechanische Verriegelung die geöffnete Stahlmanschette sichert; der Montagepacker liefert die Kraft zum Aufweiten, und der äußere Gummimantel bildet die Dichtfläche zum Rohr. Das sind drei unterschiedliche Aufgaben. Die Instant-Lock Small-Manschetten von Reliance kombinieren eine Edelstahlmanschette mit einem EPDM-Gummimantel sowie einer Zahnleiste und einem Verriegelungsmechanismus, die in der Produktbroschüre auf den Seiten 1–2 beschrieben werden.

Entscheidend ist die Frage, was nach dem Entfernen des Montagewerkzeugs zurückbleibt. Manschette und Mantel verbleiben an der Reparaturstelle; der Packer gehört zur Montageausrüstung. Dieser Artikel erläutert diesen Aufbau für das System mit kleinen Manschetten, von seinen Schichten bis zum aufgeweiteten Zustand.

Drei Schichten, drei unterschiedliche Aufgaben

Stellen Sie sich einen Querschnitt durch die reparierte Stelle vor. Von außen nach innen folgen aufeinander: das vorhandene Rohr, der Gummimantel und die Stahlmanschette. Der Mantel liegt zwischen dem Metall und dem Altrohr, nicht im freien Durchflussquerschnitt.

Die NASSCO-Beschreibung mechanischer Dichtungen erläutert unter „Mechanische Dichtungen (innenliegende Edelstahlmanschetten)“ das allgemeine Prinzip: Eine innenliegende Stahlmanschette wird aufgeweitet, um eine Gummidichtung gegen das Altrohr zu pressen und dabei zu komprimieren. Die Reliance-Broschüre nennt EPDM als Mantelmaterial für das Instant-Lock-System.

Die Stahlmanschette wird durch die Kraft des Packers aufgeweitet, und die mechanische Verriegelung hält sie in dieser aufgeweiteten Form. Der Gummimantel bildet die komprimierbare Kontaktschicht. Das vorhandene Rohr bietet die Oberfläche, gegen die der Mantel gepresst wird. Diese Aufgabenverteilung erklärt, warum der tatsächliche Zustand und die Form des Rohrs ebenso wichtig sind wie der Produktname.

Was verändert sich beim Aufweiten der Manschette?

Für Instant-Lock Small beschreibt die zweite Seite der Broschüre, wie die Manschette auf einem Montagepacker positioniert, gegen die Rohrwand aufgeweitet und die sichere Verriegelung des Mechanismus geprüft wird. Die folgende Darstellung zeigt die drei Zustände getrennt, damit sich die Funktionsweise leichter nachvollziehen lässt.

1. Positioniert: Die Baugruppe aus Manschette und Mantel befindet sich auf dem Montagepacker an der Reparaturstelle.

2. Aufgeweitet: Der Packer drückt die Manschette nach außen und bringt den Mantel in Kontakt mit dem Altrohr; der Verriegelungsmechanismus sichert die aufgeweitete Form.

3. Werkzeug entfernt: Manschette und Mantel verbleiben, während der Montagepacker herausgezogen wird.

Die Darstellung erläutert die Anordnung, jedoch kein vollständiges Montageverfahren. Druckeinstellungen, Vorbereitung, Verriegelungsprüfungen und Abnahmeanforderungen sind den Anweisungen für die gewählte Manschette und das Montagewerkzeug zu entnehmen.

Die Zahnleiste ist das entscheidende Erkennungsmerkmal

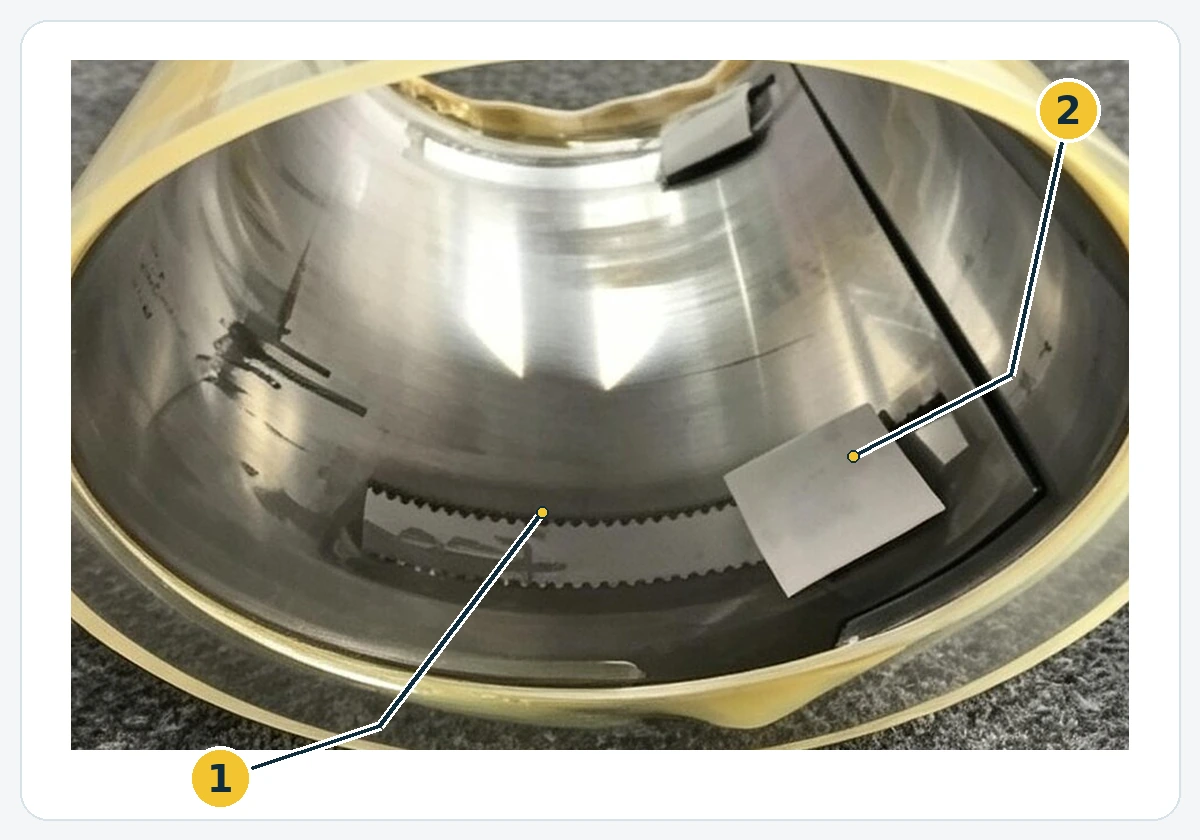

Ein glatter Zylinder allein erklärt nicht, wie die aufgeweitete Form gehalten wird. Ein Blick in das fotografierte Muster zeigt die Zahnleiste und die Verriegelungseinheit entlang des überlappenden Stahls. Die Broschüre für kleine Manschetten beschreibt Zahnleisten und einen Verriegelungsmechanismus.

Aufweiten und Verriegeln hängen zusammen, erfordern aber unterschiedliche Prüfungen. Für Instant-Lock Small beschreibt die Broschüre ein zweites Aufpumpen, um sicherzustellen, dass der Verriegelungsmechanismus fest eingerastet ist. Ein Foto einer weit geöffneten Manschette kann nicht belegen, dass eine bestimmte Installation diese Prüfung bestanden hat. Ebenso wenig misst das Foto die Haltekraft der Verriegelung.

Worin liegt der Unterschied zu einem Harz-Glasfaser-Kurzliner?

Beide Verfahren ermöglichen eine lokale Reparatur im Inneren eines vorhandenen Rohrs, doch der Aufbau der Reparatur unterscheidet sich. Die NASSCO-Beschreibung von CIPP-Reparaturen an Rohrverbindungen und einzelnen Schadstellen erläutert, wie harzgetränktes Material um einen aufblasbaren Packer gewickelt, an der Schadstelle positioniert und mit dem für das Harz geeigneten Verfahren ausgehärtet wird.

Das mechanische Dichtprinzip beruht nicht auf dem Aushärten eines Harzes. Daraus folgt weder, dass jede Manschette für jeden Schaden geeignet ist, noch, dass ein Projekt ohne Maßnahmen zur Abflussregelung durchgeführt werden kann. Einen ausführlicheren Vergleich bietet der Artikel Reparaturmanschetten im Vergleich zu Harz-Glasfaser-Kurzlinern.

Was vor der Auswahl einer Manschette zu prüfen ist

Eine funktionierende Verriegelung ist nur ein Bestandteil einer geeigneten Reparatur. Die NASSCO-Hinweise zur Zustandsbewertung nennen Rohrzustand und geometrische Abmessungen als wesentliche Grundlagen der Sanierung. Eine CCTV-Inspektion macht Schäden und Hindernisse sichtbar; mit Laser- oder Sonarinspektionen lassen sich Durchmesser, Ovalität und Versätze messen.

Stellen Sie für die Prüfung einer Konfiguration den gemessenen Innendurchmesser, Lage und Ausmaß des Schadens, Inspektionsbilder, Rohrmaterial, Zugangsweg und Betriebsbedingungen zusammen. Geben Sie an, welche Montageausrüstung bereits vorhanden ist. Die Kalkulationstabelle für kleine Manschetten von Reliance führt neben den Manschettengrößen auch Montagepacker auf; für ein beliebiges aufblasbares Werkzeug ist die Eignung damit nicht dokumentiert. Einige Einsatzbereiche unterscheiden sich zwischen Broschüre und Kalkulationstabelle. Fordern Sie deshalb bestätigte Abmessungen für die angebotene Konfiguration an.

Senden Sie diese Unterlagen mit einer technischen Anfrage zu kleinen Manschetten. Betrifft der Vorschlag die Produktfamilie der großen Manschetten, fordern Sie deren eigene Geräte- und Montageunterlagen an. Die obige Erläuterung des kleinen Systems legt das Verfahren für das große System nicht fest.
