Einzelgrößen- vs. Mehrbereichs-Rohrabsperrblasen: Passbereiche vergleichen

Im Reliance-Katalog hat eine Einzelgrößen-Rohrabsperrblase einen einzigen Nennweiteneintrag, eine Mehrbereichs-Rohrabsperrblase dagegen ein Nennweitenintervall. Diese Unterscheidung hilft, eine Vorauswahl zu treffen. Ob ein Kandidat für den Einsatz geeignet ist, entscheiden der gemessene Innendurchmesser an der Dichtstelle, der Zugangsweg und die bestätigten Grenzwerte des einzelnen Modells.

Dieser Vergleich bezieht sich auf Reliance Einzelgrößen-Rohrabsperrblasen und Mehrbereichs-Rohrabsperrblasen. Er erläutert überlappende Katalogbereiche und behandelt SS 600 und MS 500-1000 als zweizeiliges Beispiel, nicht als vollständige Vorauswahl für DN600.

Modelleinträge getrennt vom Baureihenbereich lesen

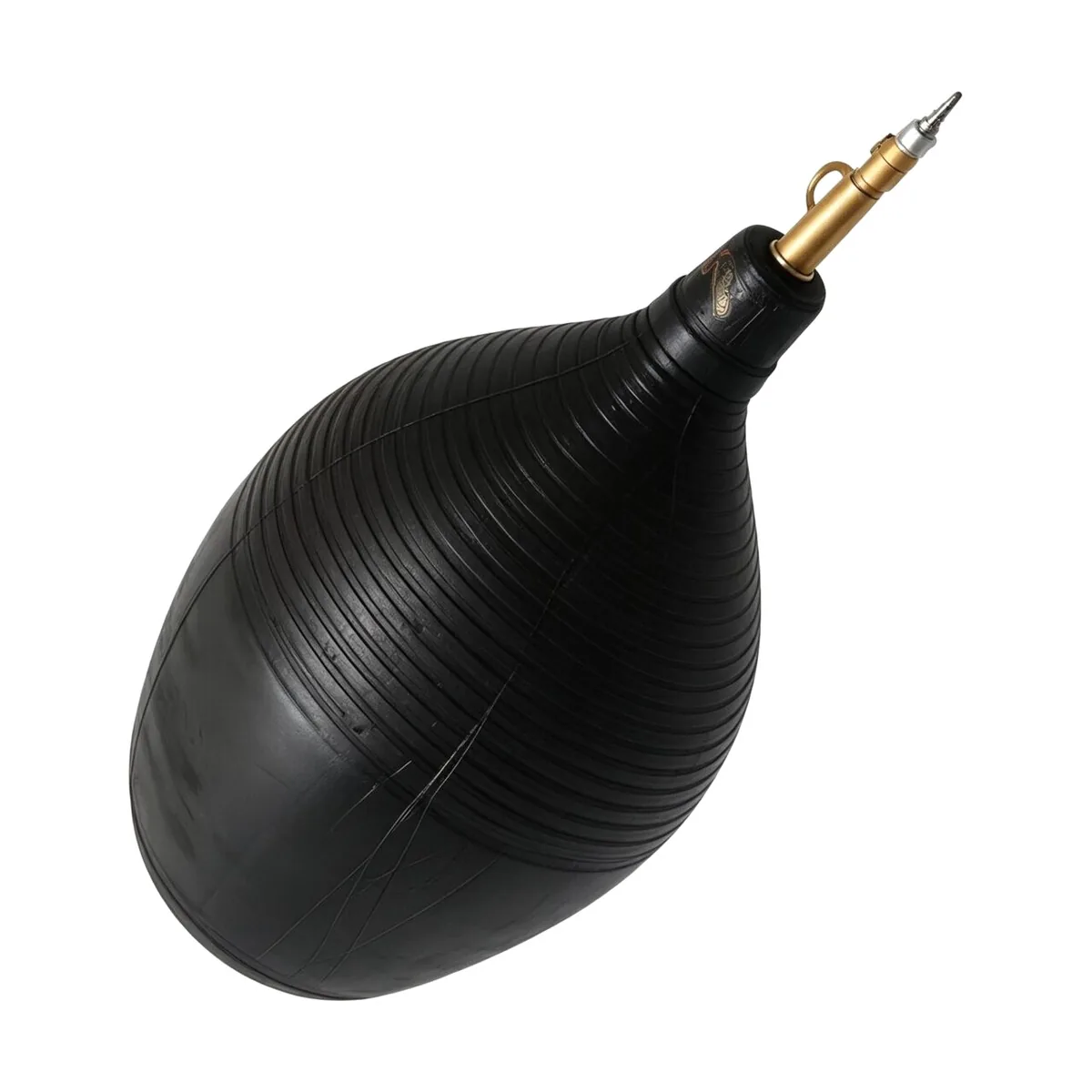

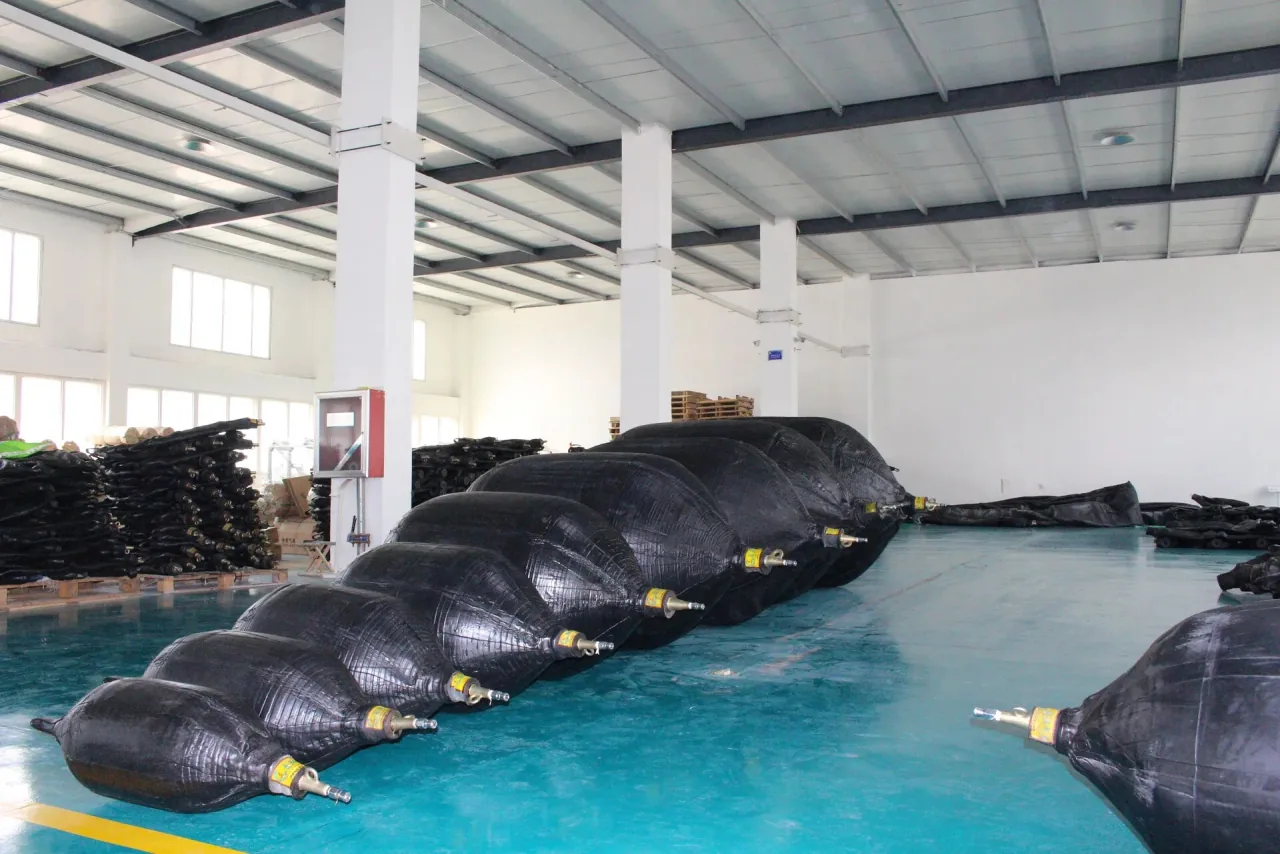

Die Reliance-Broschüre, Seite 1, beschreibt die Einzelgrößen-Baureihe als faltbaren, faserverstärkten Gummikörper und nennt einen Baureihenbereich von DN300–6000. Die Spezifikationstabelle führt 18 SS-Modellzeilen von SS 300 bis SS 4000 auf, mit Lücken zwischen einigen Nennweiten. Der breitere Bereich der Broschüre und die einzelnen Zeilen sind unterschiedliche Arten von Informationen: Keines von beiden bedeutet, dass eine einzelne Einzelgrößen-Absperrblase den gesamten Baureihenbereich abdeckt.

Die Intervalle der Mehrbereichsmodelle überlappen sich. In der Spezifikationstabelle enthalten die Nennweitenintervalle von MS 300-600, MS 400-800 und MS 500-1000 alle den Wert 600. Die Broschüre führt außerdem MS 600-1200 auf, das in dieser Spezifikationstabelle fehlt. Fragen Sie, welche aktuellen Modelle und Konfigurationen für den gemessenen Innendurchmesser in Betracht kommen sollten; die beiden unten verglichenen Modelle sind Beispiele, nicht die einzigen Kandidaten im Katalog. Quellen: Spezifikationstabelle und ihre Modellzeilen sowie Broschüre, Seite 2.

Die Broschüre unterscheidet MS-Absperrblasen ohne Bypass von MSBP-Bypass-Absperrblasen. Behalten Sie diese Unterscheidung in einer Anfrage bei: Ein reiner Nennweitenvergleich legt die erforderliche Durchflussanordnung nicht fest. Die MS-Tabelle der Spezifikationstabelle enthält eine Durchmesserspalte, die SS-Tabelle dagegen nicht; keine der beiden Tabellen liefert eine vollständige Hüllkontur der gefalteten Baugruppe. Broschüre, Seite 2; Spaltenüberschriften der Spezifikationstabelle.

Dieselbe Spalte vergleichen, bevor Sie zwei Modelle vergleichen

Die Spezifikationstabelle liefert ein nützliches Rechenbeispiel, weil beide Baureihen Spalten mit den Bezeichnungen Nominal Size (Nennweite) und Deflated Length (Länge im entleerten Zustand) haben. Die folgenden Werte sind aus diesen Spalten übertragen, in Millimetern.

In diesem Beispiel hat SS 600 einen um 350 mm größeren Wert in der Spalte Deflated Length (Länge entleert). Das ist ein Vergleich desselben Tabellenfelds, keine Messung der gefalteten Breite, des freien Einstiegsraums oder der nutzbaren Dichtlänge. Die Broschüre nennt für MS 500-1000 ebenfalls 1050 mm, bezeichnet dieses Feld aber als Total Length of Product (Gesamtlänge des Produkts); behalten Sie die Originalüberschrift bei, wenn Sie sich auf das jeweilige Dokument beziehen. Spezifikationstabelle; Broschüre, Seite 2.

Es gibt einen zweiten Unterschied bei den Überschriften, der vor einer Bestellung geklärt werden sollte. Die Spezifikationstabelle führt 460 mm für MS 500-1000 unter Min. Inner Dia. (minimaler Innendurchmesser), während die Broschüre denselben Wert als Product Diameter (Produktdurchmesser) bezeichnet. Behandeln Sie diese Bezeichnungen nicht stillschweigend als gleichwertig und machen Sie aus 460 mm keinen freigegebenen minimalen Rohrinnendurchmesser für die Abdichtung. Fordern Sie die Modellzeichnung und eine schriftliche Klarstellung des zutreffenden Innendurchmesserbereichs an. Originalüberschrift der Spezifikationstabelle; Originalüberschrift der Broschüre.

Nennweite, gemessenen Innendurchmesser und Zugang als drei Angaben festhalten

Eine brauchbare Anfrage trennt die Nennbezeichnung des Rohrs, den gemessenen Innendurchmesser und Zustand an der Dichtstelle sowie die Öffnung und den Weg, durch die die vollständige entleerte Baugruppe geführt werden muss. Geben Sie auch vorstehende Anschlussteile und die auf der Zeichnung des Lieferanten gezeigte Konfiguration an.

Die Bewertungsübersicht von NASSCO beschreibt die Zustandsbewertung per CCTV und eine detailliertere dimensionale Inspektion mit Laser und Sonar, einschließlich Durchmesser, Ovalität und Versätzen. Sie nennt Kalibrierung und Bedienerschulung als Faktoren, die das Vertrauen in Laserprofilierungsdaten beeinflussen. Behandeln Sie für eine Anfrage ein gewöhnliches CCTV-Bild als Zustandsinformation, sofern es nicht von einer geeigneten dimensionalen Vermessung begleitet wird. Der Leitfaden zur Auswahl aufblasbarer Rohrabsperrblasen enthält die umfassendere Mess- und Anfrage-Checkliste.

Die Arbeiten vergleichen, die Ihr Absperrblasen-Satz abdecken muss

Nutzen Sie die Katalogunterscheidung als Rahmen für das Einkaufsgespräch:

• Wiederkehrende Arbeiten bei einer Nennweite: Vergleichen Sie das betreffende SS-Modell mit den MS-Intervallen, die diesen Nennwert enthalten. Bestätigen Sie für jeden Kandidaten die tatsächlichen Innendurchmessergrenzen, die Zugangsmaße und die erforderliche Konfiguration.

• Arbeiten über mehrere Nennweiten: Listen Sie die gemessenen Innendurchmesser für die geplanten Einsätze auf und fragen Sie dann, welche Modelle diese Bedingungen abdecken. Überlappende MS-Intervalle sind ein Ausgangspunkt für den Vergleich; sie belegen nicht, dass eine Absperrblase jeden anderen Kandidaten ersetzt.

• Eingeschränkter Zugang oder Bypass-Anforderungen: Fordern Sie die vollständigen Baugruppenmaße und die konkrete Durchflussanordnung an. Vergleichen Sie diese neben den Nennweiteneinträgen mit der Zugangsvermessung und den Projektanforderungen.

Dieses Vorgehen folgt dem Auswahlgrundsatz in der PUWER-Übersicht der britischen HSE: Arbeitsmittel sollten für den vorgesehenen Einsatz geeignet sein, und bei der Auswahl sollten Arbeitsbedingungen und Risiken berücksichtigt werden. Der Leitfaden liefert einen britischen Kontext, keine Produktfreigabe und keinen Ersatz für geltende lokale Anforderungen.

Druckgrenzen und Zustand der Ausrüstung getrennt prüfen

Die Spezifikationstabelle führt Fülldruck und maximalen Gegendruck für SS- und MS-Modelle getrennt auf; die getrennten Druckfelder der Broschüre gelten für ihre MS-Modelle auf Seite 2. Fordern Sie für jeden Kandidaten die aktuellen Grenzwerte und Anweisungen an, einschließlich der angegebenen Betriebsbedingungen. Ein Durchmesser- oder Längenvergleich kann diese Grenzwerte nicht festlegen. Spezifikationstabelle; Broschüre, Seite 2.

Der Leitfaden GS4 der britischen HSE, Absätze 7–11 und 27–35, behandelt Gefahren durch gespeicherte Energie, ein schriftliches sicheres Arbeitssystem sowie Schläuche und Verbinder, die für den Druck und das Prüfmedium geeignet sind. Er liefert einen allgemeinen Rahmen für Druckprüfungen, keine Reliance-Fülleinstellungen, keine Auslegung von Rückhaltesicherungen und kein Verfahren zur Absperrung von Abwasserkanälen.

Der Leitfaden der britischen HSE zur Prüfung von Arbeitsmitteln verknüpft zudem Prüfbedarf und Prüfumfang mit Risiko, Nutzung, Bedingungen und Herstellerempfehlungen. Wo eine Prüfung erforderlich ist, sind angemessene Aufzeichnungen wichtig; laut Leitfaden sind für die einfachsten Kontrollen vor der Benutzung normalerweise keine Aufzeichnungen erforderlich. Wenden Sie die einschlägigen lokalen Anforderungen und die Anweisungen des Lieferanten auf den tatsächlichen Absperrblasen-Satz an.

Eine beantwortbare Vergleichsanfrage senden

Senden Sie für einen Vergleich zwischen Einzelgrößen- und Mehrbereichs-Absperrblasen:

1. Die vorgesehene Aufgabe und die Nennbezeichnung des Rohrs.

2. Gemessene Innendurchmesserwerte an der vorgesehenen Dichtstelle, einschließlich bekannter Form- oder Größenänderungen.

3. Rohrwerkstoff, Zustand und relevante Vermessungsunterlagen.

4. Zugangsöffnung, Weg und verfügbaren Platz für die vollständige Baugruppe.

5. Ob Durchfluss durch die Absperrblase geführt werden muss, und die Projektinformationen, die zur Bewertung dieser Anordnung benötigt werden.

6. Erforderliche Betriebsbedingungen sowie die Druck- oder Druckhöhenangaben zur Prüfung durch den Lieferanten.

7. Die Codes der Kandidatenmodelle, die verglichenen Dokumente und alle ungeklärten Spaltendefinitionen.

Bitten Sie Reliance, Einzelgrößen-Kandidaten zu vergleichen, oder beginnen Sie mit einer Anfrage zu Mehrbereichs-Absperrblasen. Das Reliance-Produktübersichtsvideo ist eine zusätzliche Einführung in die Produktkategorie, auf die anhand ihres Titels verwiesen wird; die Schlussfolgerungen zur Modelleignung in diesem Artikel stammen aus den zitierten Dokumenten, nicht aus gesichteten Videoaufnahmen.
