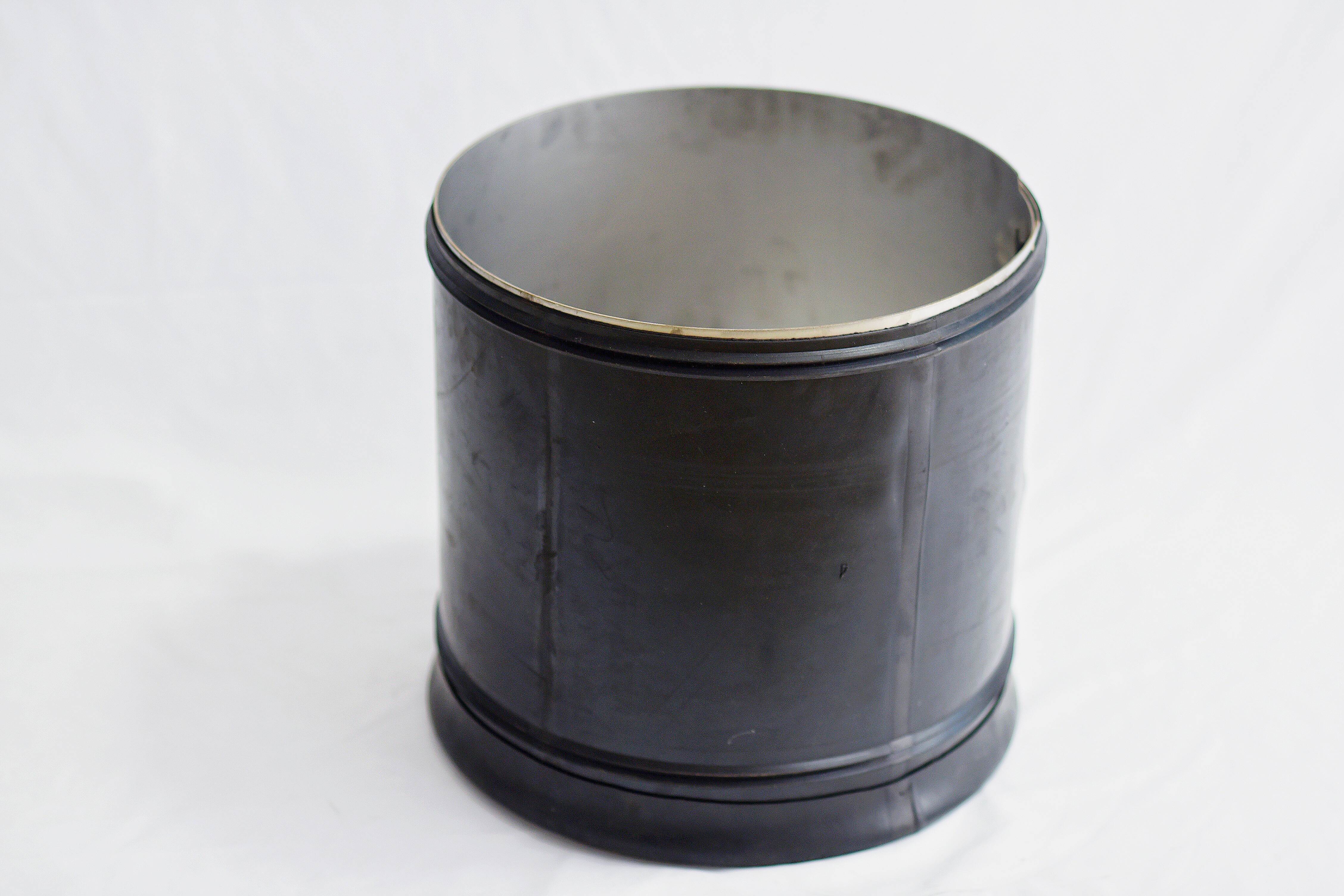

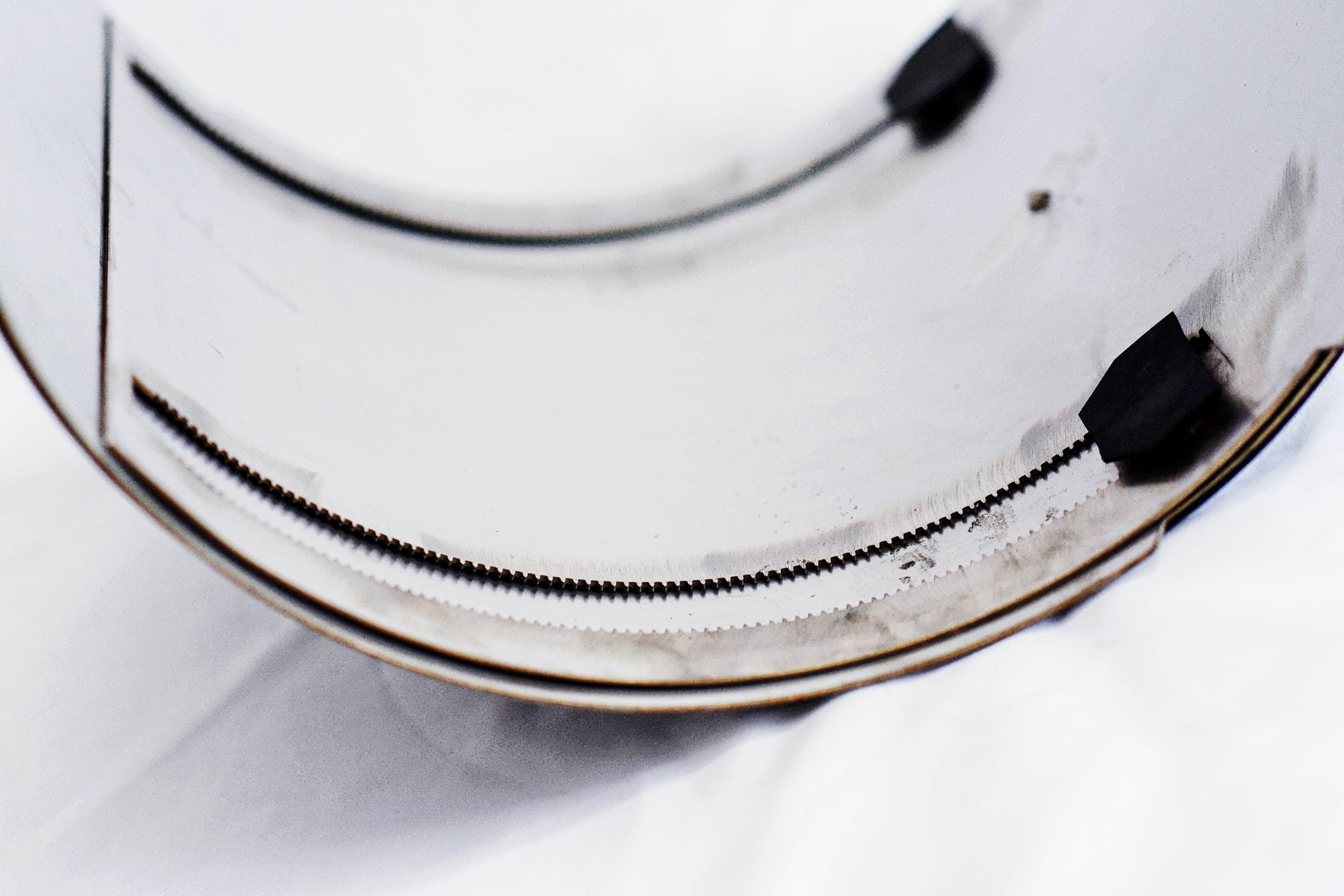

أقفال فورية صغيرة
تم استخدام نظام القفل الفوري بنجاح كنظام إصلاح لإعادة التأهيل بدون حفر. أثبتت المواد المستخدمة، الفولاذ المقاوم للصدأ 304L ومطاط EPDM، موثوقيتها لعقود في مجال بناء خطوط الأنابيب.
متوفر في المخزون
متاح للتخصيص
المواصفات الفنية
| كم القفل الفوري | مناسب للأنابيب من/إلى | كم غير قابل للصدأ | سترة مطاطية | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN (مم) | DN (بوصة) | الحد الأدنى (مم) | الحد الأقصى (مم) | سمك الجدار (مم) | الوزن (كجم) | طول المطاط (مم) | عرض المطاط (مم) | سمك المطاط (مم) | ارتفاع الأختام (مم) | سمك المطاط بما في ذلك الأختام (مم) | وزن المطاط (كجم) | الوزن الإجمالي (كجم) | التركيب |
| 150 | 6" | 140 | 152 | 1.0 | 1.5 | 358 | 400 | 1.5 | 7.0 | 8.5 | 0.5 | 2.0 | 150 SL Packer |
| 200 | 8" | 180 | 202 | 1.0 | 2.4 | 440 | 400 | 1.5 | 7.0 | 8.5 | 0.6 | 3.0 | 200-300 SL Packer |
| 225 | 9" | 200 | 227 | 1.0 | 2.7 | 584 | 400 | 1.5 | 7.0 | 8.5 | 0.8 | 3.5 | 200-300 SL Packer |
| 250 | 10" | 220 | 253 | 1.0 | 3.1 | 644 | 400 | 1.5 | 7.0 | 8.5 | 0.9 | 4.0 | 200-300 SL Packer |
| 300 | 12" | 230 | 305 | 1.2 | 3.6 | 750 | 400 | 1.5 | 7.0 | 8.5 | 1.0 | 4.6 | 200-300/300-400 SL Packer |
| 400 | 16" | 320 | 405 | 1.5 | 6.0 | 1050 | 400 | 2.0 | 7.0 | 9.0 | 1.2 | 7.2 | 300-400 SL Packer |
| 450 | 18" | 380 | 455 | 1.5 | 8.0 | 1200 | 400 | 2.0 | 7.0 | 9.0 | 1.5 | 9.5 | 500-600 SL Packer |
| 500 | 22" | 415 | 505 | 2.0 | 10.0 | 1350 | 400 | 2.5 | 7.0 | 9.5 | 1.7 | 11.7 | 500-600 SL Packer |
| 600 | 24" | 515 | 605 | 2.0 | 12.0 | 1680 | 400 | 2.5 | 7.0 | 9.5 | 2.5 | 14.5 | 500-600 SL Packer |
المواصفات الفنية

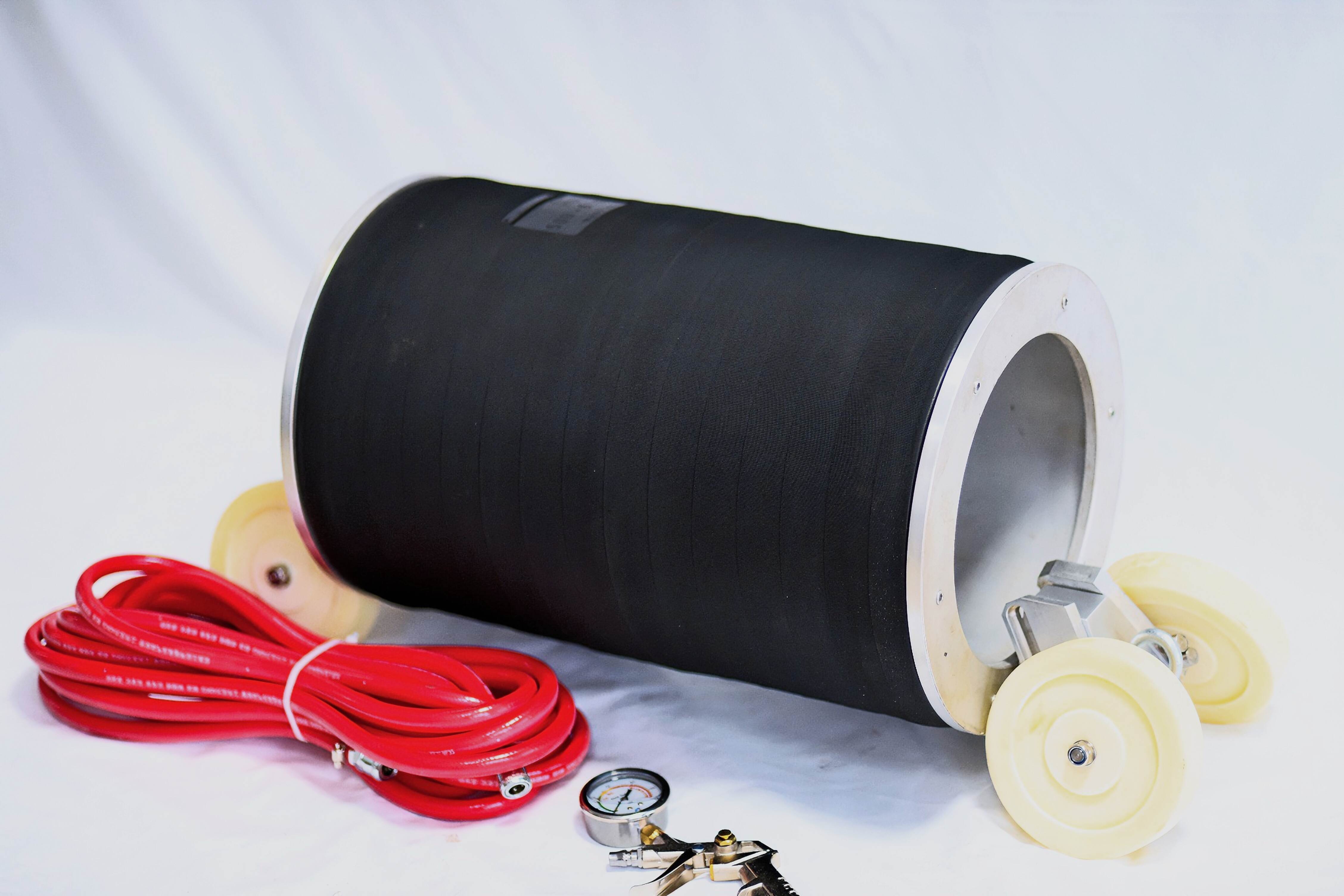

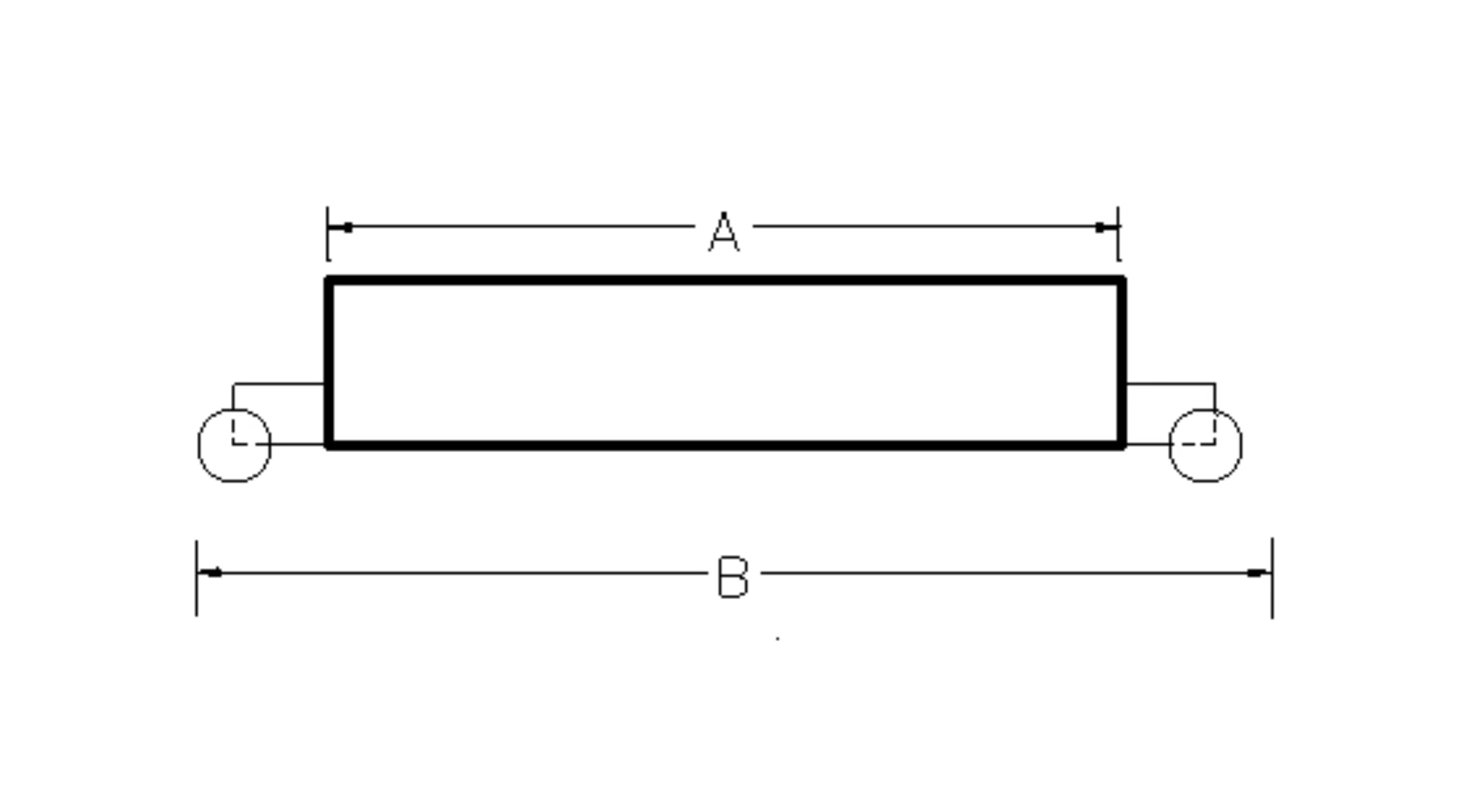

| باكر القفل الفوري | الأسطوانة - أ | الأسطوانة - ب | ||
|---|---|---|---|---|
| القطر (مم) | الطول (مم) | الارتفاع (الحد الأدنى - الأقصى) (مم) | الطول (مم) | |
| 150 IL Packer | 90 | 520 | 90-110 | 640 |
| 200-300 IL Packer | 110 | 480 | 110-130 | 720 |
| 300-400 IL Packer | 200 | 480 | 210-260 | 750 |
| 500-600 IL Packer | 340 | 540 | 400-440 | 800 |
